工場の稼働管理や施設の照明制御を支える「制御盤タイマー」。普段は裏方として静かに動いていますが、設備の安定稼働を左右する重要なパーツです。
お客様からよくご相談いただくのが、「設定した時間から少しずつズレてきた」というお悩み。実はこの「数分のズレ」こそ、内部パーツの劣化が進んでいるというタイマーからの警告サインです。
そのまま放置すれば、生産ラインの停止や深夜の無駄な電力消費など、経営に直結する大きなトラブルに発展しかねません。
今回は、弊社が実際に手がけた「パナソニック製タイムスイッチ（TB11Nシリーズ）」への交換事例をもとに、タイマーの寿命の見極め方と、安定稼働を守るための更新ポイントを解説します。
制御盤などで使われるタイマーの基礎知識
工場の制御盤などで使われるタイマーは、あらかじめ設定された時間に基づいて、電気回路のON/OFF（接点開閉）を自動で行うための制御機器です。
専門的には「タイマーリレー」や「限時継電器（げんじけいでんき）」と呼ばれ、その役割や仕組みによって主に以下の3つのタイプに分けられます。
- タイムスイッチ（今回の施工事例）

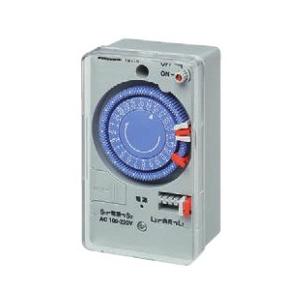

今回交換した「Panasonic TB11N」のようなタイプです。「24時間式」や「週間式」があり、特定の「時刻（例：朝8時にON、夕方5時にOFF）」に合わせて機器を動かすのに適しています。照明や換気扇、工場のルーチン稼働の管理によく使われます。 - アナログタイマー（ダイヤル式）
表面のダイヤルを回して「〇秒後」「〇分後」に動かす時間を設定するタイプです。視覚的に設定時間がわかりやすく、機械の動作を少し遅らせたい（遅延動作）際などに重宝されます。 - デジタルタイマー
液晶画面を見ながらボタン操作で設定するタイプです。1秒単位や1ミリ秒単位など、非常に精密な時間管理が必要な自動化ラインの制御に向いています。
なぜ「リレー」と呼ばれるのか？
タイマーは、自分自身が大きな機械を動かすのではなく、あくまで「スイッチを入れる合図」を送る役割を担っています。タイマーからの小さな信号を受けて、電磁開閉器（マグネットスイッチ）などが大きな電力を動かすという「中継（リレー）」の役割を果たしているため、このように呼ばれます。
なぜタイマーの時間はズレるのか？放置してはいけない「故障の前兆」
「時計を合わせ直しても、いつの間にか数分ズレている……」
工場の現場でよくあるこの現象、実はタイマー内部で寿命が近づいているサインかもしれません。主な原因は以下の３つです。
- 内部メカの経年劣化（摩耗・油切れ）
多くのタイマー（特にアナログ式）は精密な歯車で動いています。長年の使用で内部の潤滑油が乾いたり、部品が摩耗したりすると、目に見えない「抵抗」が生まれ、少しずつ時間が遅れるようになります。 - バックアップ電池の消耗
停電時などに時刻を保持するための内蔵電池やコンデンサが劣化すると、瞬時の電圧変動でも時刻がリセットされたり、動作が不安定になったりします。 - 設置環境によるダメージ
制御盤内は他の機器の発熱により高温になりやすく、さらに工場特有の振動やホコリもタイマーの精度を狂わせる要因となります。
施工事例：「タイマーリレー（限時継電器）」から「Panasonic TB11N（交流モータ式 タイムスイッチ）」へ交換
「タイマーリレー（限時継電器）」から「Panasonic TB11N（交流モータ式 タイムスイッチ）」へ交換する（または使い分ける）理由は、ズバリ「管理したいのが『経過時間』か『時刻』か」の違いです。
今まで使っていたタイマーリレー（限時継電器）からタイムスイッチへ更新するケースはよくあることです。その最大の理由は、『正確な時刻での管理』です。
ボタンを押してからの経過時間ではなく、『毎日決まった時間に確実に動かす』。このスケジュール管理の自動化こそが、工場の省エネや業務効率化の鍵となります。さらにPanasonicのTB11Nなら停電補償も備えており、万が一の際も設定をやり直す必要がありません。
交換する理由：
- 手動から自動へ
昔は「人がスイッチを押してから〇時間動かす（リレーの役割）」という運用だったものを、「決まった時刻に勝手に動く（タイムスイッチの役割）」ように変更したいというニーズが多いからです。 - 多機能化
古いリレーには時計機能がありませんが、TB11Nのようなタイムスイッチなら「平日は動かすけど土日は止める」といった細かいスケジュール管理が1台で完結します。 - メンテナンス性の向上
リレーを組み合わせて複雑な回路を作るより、タイムスイッチ1台にまとめたほうが、故障した時にどこが悪いかすぐわかる（＝メンテナンスしやすい）ため、更新時にまとめられることがあります。
今回の施工では、お客様の運用に合わせて、最も信頼のおける定番機種への更新を行いました。
前：長年、工場の時間管理を支えてきた「TB41K（クォーツ式）」が4台並んでいます。クォーツ式で高精度な機種ですが、長年の使用により内部の劣化が進み、時間のズレや動作不安が出ていました。

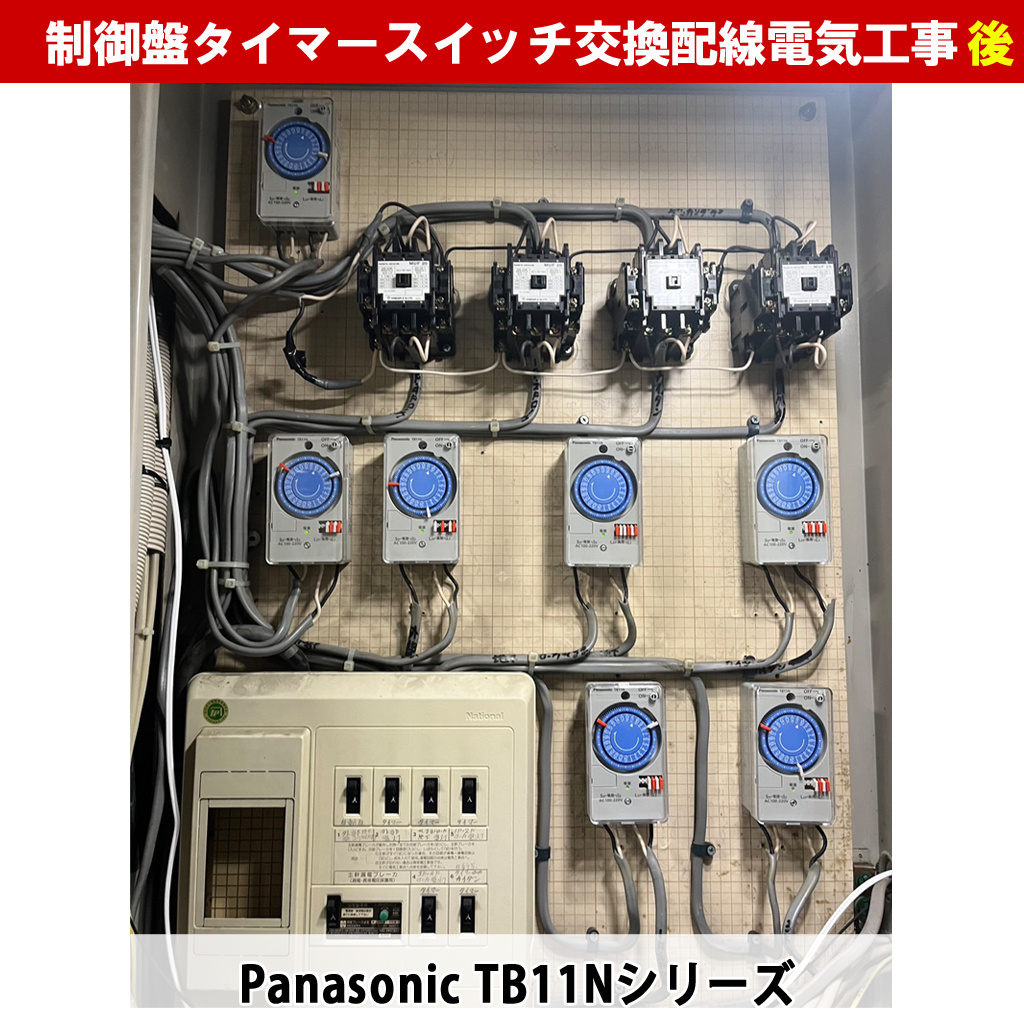

後：すべて新しい「Panasonic TB11Nシリーズ（交流モータ式）」へ一新しました。配線もすべて見直し、端子の緩みがないよう確実に接続。これで今日からまた、正確で安心な自動制御が復活しました。
「交流モータ式」と「クォーツ式」とは？
今回の工事で登場した「TB11N」は交流モーター、「TB41K」はクォーツ式という分類です。
- TB41K（クォーツ）：「時間がズレにくい」のが強み。
- TB11N（交流モータ）：多くの工場で採用されている「超定番」、部品の入手性や信頼性が抜群。
クォーツ式でも交流モータ式でも、停電補償付きのタイプであれば『約5年に一度の電池交換』が欠かせません。 これが、時間のズレを防ぎ、長期間安心して使い続けるための大切なポイントです。
まとめ
今回は、制御盤タイマー（タイムスイッチ）の交換事例とともに、その重要性やメンテナンスのポイントについて解説しました。
工場の安定稼働を支えるタイマーは、目立たない部品ですが、非常に重要な役割を担っています。「数分のズレ」や「10年以上の使用」は、ある日突然訪れるトラブルの警告サインです。
今回ご紹介した Panasonic TB11Nシリーズ への更新のように、信頼性の高い定番機種へ一新することで、今後また長期間にわたって安心してお使いいただけます。特に複数台を同時に交換する「予防保全」は、将来的なコストやリスクを抑える賢い選択です。
「うちの盤のタイマーもそろそろかな？」と少しでも不安を感じたら、どうぞお気軽に株式会社エヌ・アイ・シー（川崎市中原区電気工事.com）にお気軽にご相談ください。
